KNLTB Streaming Handleiding
ALGEMENE INFORMATIE
Voor je zie je een compacte handleiding voor het opbouwen en aansluiten van de livestream set. Jullie krijgen een camera, bekabeling en andere benodigdheden. Deze kunnen jullie op locatie opbouwen en aansluiten volgens onderstaande instructies. Tot slot kunnen jullie contact opnemen met de contactpersoon van ByTomorrow om te controleren of alles goed binnenkomt. ByTomorrow zal zorgen dat de beelden vervolgens te zien zijn op de website van de KNLTB.
SET-UP IN HET KORT
Jullie hebben een aantal dingen gekregen:
- Zwart kistje

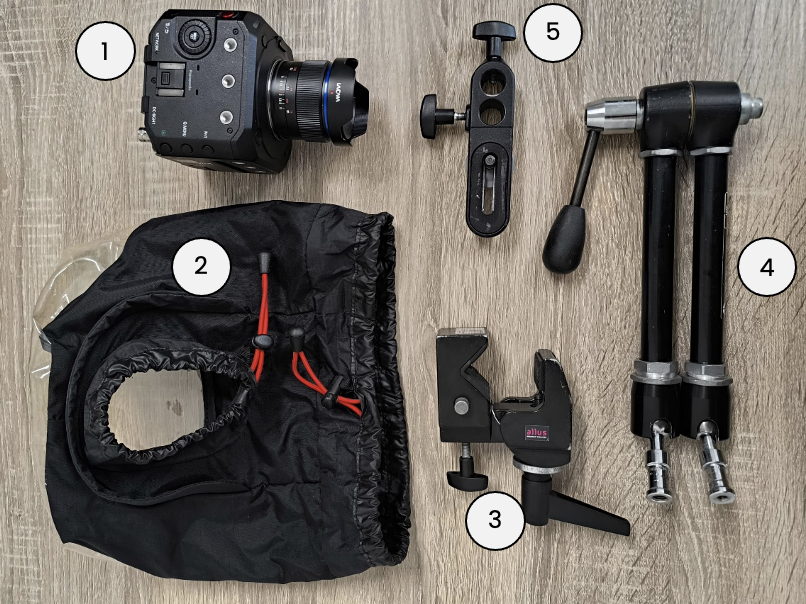

- Camera met toebehoren:
- Lumix CCD (1) + lens (1) + regenhoes (2)
- Monsterklem (3) + magic arm (4) + bevestigingsplaatje (5)
- Rolletje kabeltape
- Haspels:
- 50m stroomhaspel t.b.v. het zwarte kistje
- 50m UTP-haspel t.b.v. internet
- 50m UTP-haspel t.b.v. camera
- 50m BNC-haspel t.b.v. camera
- Losse patch-kabels om de haspels aan te sluiten aan het zwarte kistje:
- 1x Powercon t.b.v. stroom voor het kistje
- 2x BNC-patchkabel t.b.v. camera en back-up
- 3x UTP-patchkabel t.b.v. camera, internet en back-up.
TECHNISCHE SET-UP
Het zwarte kistje
Dit kistje voorziet de camera van stroom en zorgt dat het beeld vanuit de camera via het internet uitkomt op het KNLTB-platform.
Let op: alle aansluitingen zitten aan de buitenkant. Dit kistje hoef je niet open te maken!

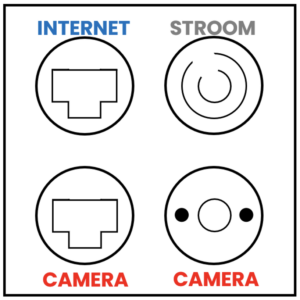

Hiernaast staat een schematische tekening:
Let op! Het kan zijn dat bij het ophangen en aanzetten van de CCD een menu op het beeld verschijnt. Dit menu wordt ook uitgezonden naar de livestream, dus probeer dit via bovenstaande afkijklinkjes te controleren.
Dit menu kun je weer uit beeld halen door op de bovenkant van de CCD op het knopje ‘Fn1’ te drukken.
Aansluiten
Het zwarte kistje heeft stroom nodig. Met de 50m stroomhaspel kun je via de Powercon-kabel het kistje aansluiten op stroom.
Vanaf het zwarte kistje moeten 1 UTP-haspel en 1 BNC-haspel naar de camera gelegd worden. De haspels laat je bij het zwarte kistje staan en kun je met de UTP-patchkabel en de BNC-patchkabel aansluiten aan het kistje.
Vanaf het zwarte kistje moet 1 UTP-haspel naar een internetpoort op locatie gelegd worden. Deze haspel laat je bij het zwarte kistje staan en kun je met de andere UTP-patchkabel aansluiten aan het kistje.
Weersomstandigheden
Let op! Het zwarte kistje is niet waterdicht! Indien er regen is voorspeld en het kistje niet droog kan liggen moet hier een vuilniszak of een zeiltje omheen. Ook de haspels, voornamelijk de stroomhaspel, kunnen niet goed tegen water en moeten dan worden ingepakt. Deze dienen jullie zelf te voorzien.
Het zwarte kistje kan in de volle zon erg heet worden. Dit is niet goed voor de apparatuur. Probeer het kistje uit de volle zon te houden en anders af te dekken.
Internet
Of het internet bruikbaar is voor het zwarte kistje kun je testen door er een laptop op aan te sluiten. Krijgt deze internet? Dan werkt het op het zwarte kistje ook.
(Voor een eventuele ICT-afdeling: de internetpoort moet ingesteld zijn op DHCP.)
De internetpoort op locatie moet een upload-snelheid van minimaal 10mbps hebben om de beelden te kunnen versturen. Houd er rekening mee dat als er andere systemen of openbare wifi op hetzelfde netwerk zitten dit invloed kan hebben op de upload-snelheid. Je kunt de snelheid testen door een laptop aan te sluiten op het internet en een speedtest te doen, bijvoorbeeld via: https://www.speedtest.net/.
DE CAMERA

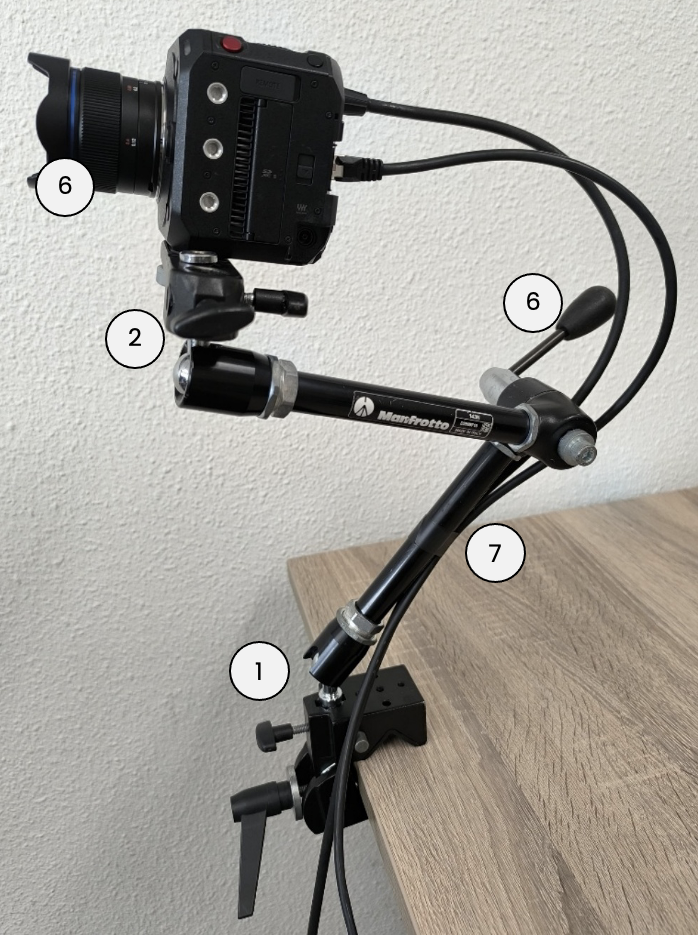

- Bevestig de magic arm aan de monsterklem en draai de monsterklem stevig vast aan een sterk object zoals een buis.
- Schroef het bevestigingsplaatje onder de CCD en bevestig dit op de magic arm.

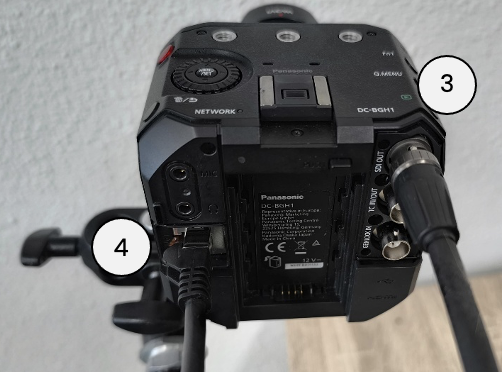

- Verbind met de BNC-haspel de CCD (‘SDI-OUT’) met het zwarte kistje (‘BNC – CAM).
- Verbind met een UTP-haspel de CCD (‘LAN’) met het zwarte kistje (‘UTP – CAM).

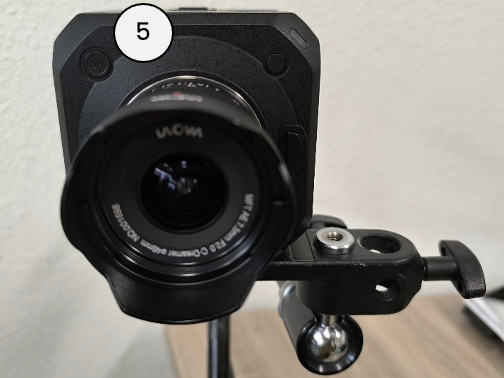

- Zet de CCD aan met het knopje aan de voorkant.
- Door de hendel op de magic arm los te klikken kunnen alle scharnierpunten bewegen om een goed shot te maken. Trek daarna de hendel weer vast. Met de draairing aan de lens kan de CCD in- en uitzoomen.
- Tape, wanneer alles goed, recht en stevig hangt, de BNC- en UTP-kabel met wat speling vast aan de magic arm. Er mag geen spanning op de kabels staan als ze in de camera zitten.

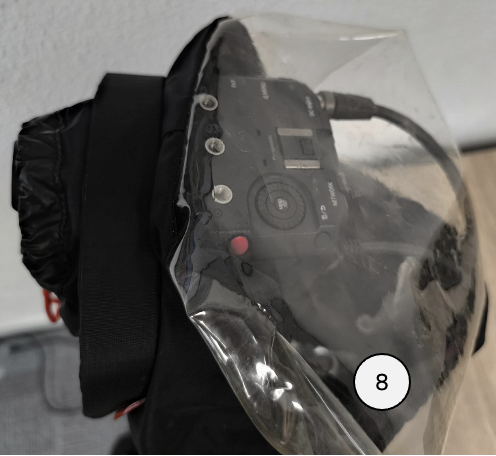

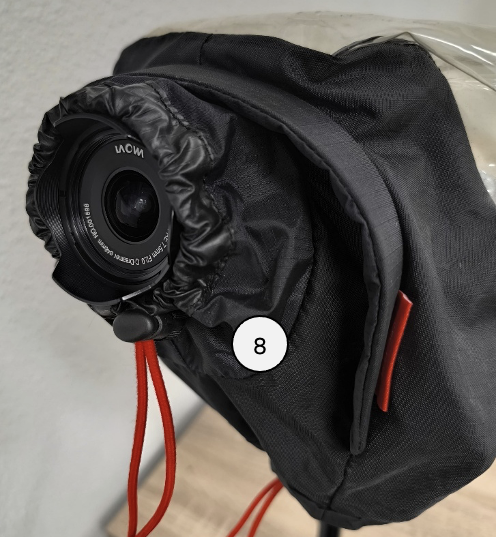

- Bevestig de regenhoes over de CCD. Zorg dat de hele CCD bedekt is en trek de touwtjes goed aan, zodat de hoes er niet af kan vallen/waaien.
- Controleer tot slot of alle schroeven/klemmen stevig zijn aangedraaid zodat de CCD niet los kan komen en kan vallen.
EXTRA INFORMATIE
Een shot maken
Belangrijke punten zijn:
- Het hele tennisveld in beeld
- Een rechte horizon

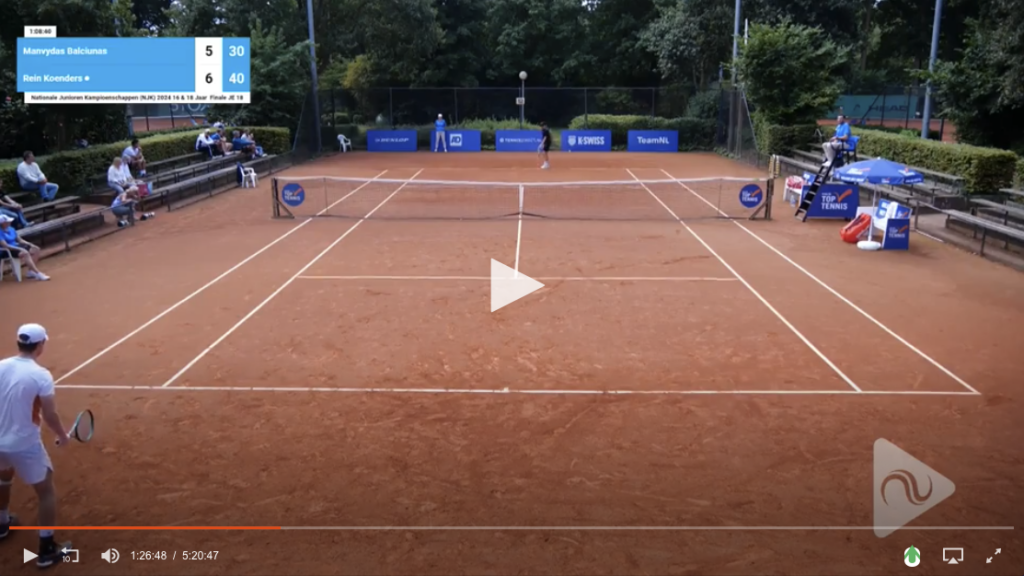

- De bovenkant van het net moet op beeld ongeveer gelijklopen met de achterste servicelijn, zie het voorbeeld hieronder:
Er zit geen schermpje op de camera. Om een goed shot te kunnen maken is het handig om het beeld van de camera te bekijken. Hieronder staan 2 afkijklinkjes:
- Set 1: https://vmix.at/atcnOP
- Set 2: https://vmix.at/QRUVX
Via deze linkjes kom je uit bij een ‘vMix Call’. Het ‘password’ is al ingevoerd. Er wordt nog wel gevraagd om een naam. Dit kan iedere willekeurige naam zijn.
- Klik op ‘Join Call’ om het camerabeeld te bekijken.
Het kan zijn dat er een pop-up melding verschijnt in de trant van ‘onmogelijk om camera te openen’. Dit gaat niet over de Lumix CCD die je hebt opgehangen, maar over de camera van de telefoon / tablet / laptop waarmee je de vMix Call hebt geopend. Deze melding kun je wegklikken.
